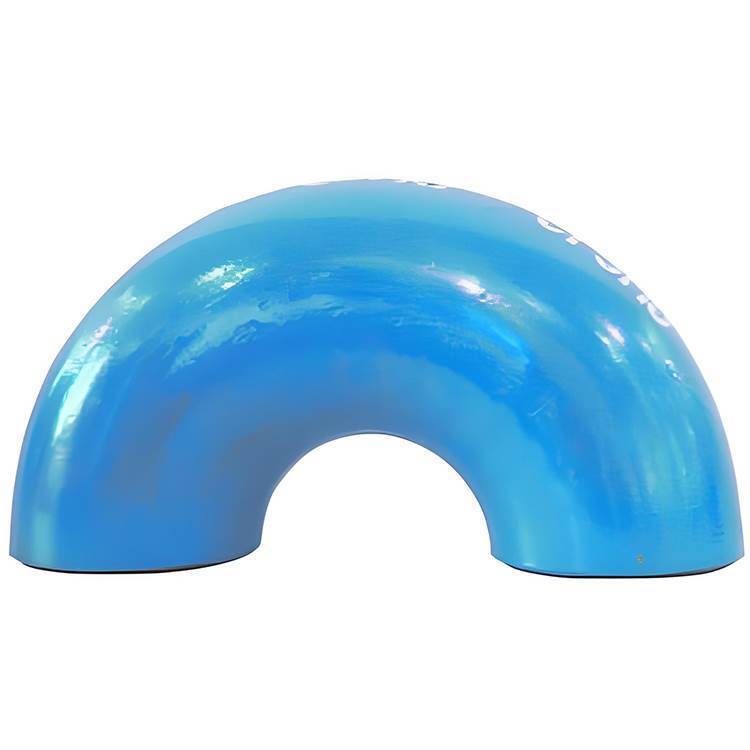

一、180度碳鋼彎頭產品規格
公稱通徑 | 端部外徑 | 中心至端面尺寸 | 中心至中心尺寸 | 背面至端面尺寸 | |||||
? | 45°彎頭 | 180°彎頭 | 180°彎頭 | ||||||
A系列 | B系列 | 長半徑 | 長半徑 | 短半徑 | 長半徑 | 短半徑 | 長半徑 | 短半徑 | |
15 | 21.3 | 18 | 16 | 38 | - | 76 | - | 48 | - |
20 | 26.9 | 25 | 16 | 38 | - | 76 | - | 51 | - |
25 | 33.7 | 32 | 16 | 38 | 25 | 76 | 51 | 56 | 41 |
32 | 42.4 | 38 | 20 | 48 | 32 | 95 | 64 | 70 | 52 |
40 | 48.3 | 45 | 24 | 57 | 38 | 114 | 76 | 83 | 62 |
50 | 60.3 | 57 | 32 | 76 | 51 | 152 | 102 | 106 | 81 |
65 | 76.1(73) | 76 | 40 | 95 | 64 | 191 | 127 | 132 | 100 |
80 | 88.9 | 89 | 47 | 114 | 76 | 229 | 152 | 159 | 121 |
100 | 114.3 | 108 | 63 | 152 | 102 | 305 | 203 | 210 | 159 |
125 | 139.7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 197 |
150 | 168.3 | 159 | 95 | 229 | 152 | 457 | 305 | 313 | 237 |
200 | 219.1 | 219 | 126 | 305 | 203 | 610 | 406 | 414 | 313 |
250 | 273.0 | 273 | 158 | 381 | 254 | 762 | 508 | 518 | 391 |
300 | 323.9 | 325 | 189 | 457 | 305 | 914 | 610 | 619 | 467 |
350 | 355.6 | 377 | 221 | 533 | 356 | 1067 | 711 | 711 | 533 |
400 | 406.4 | 426 | 253 | 610 | 406 | 1219 | 813 | 813 | 610 |
457.0 | 478 | 284 | 686 | 457 | 1372 | 914 | 914 | 686 | |
500 | 508.0 | 529 | 316 | 762 | 508 | 1524 | 1016 | 1016 | 762 |
550 | 559 | - | 343 | 838 | 559 | ? | ? | ? | ? |
600 | 610 | 630 | 381 | 914 | 610 | ? | ? | ? | ? |
650 | 660 | - | 405 | 991 | 660 | ? | ? | ? | ? |
700 | 711 | 720 | 438 | 1067 | 711 | ? | ? | ? | ? |
750 | 762 | - | 470 | 1143 | 762 | ? | ? | ? | ? |
800 | 813 | 820 | 502 | 1219 | 813 | ? | ? | ? | ? |
850 | 864 | - | 533 | 1295 | 864 | ? | ? | ? | ? |
900 | 914 | 920 | 565 | 1372 | 914 | ? | ? | ? | ? |
1000 | 1016 | 1020 | 632 | 1524 | 1016 | ? | ? | ? | ? |
1050 | 1067 | - | 663 | 1600 | 1067 | ? | ? | ? | ? |
1100 | 1118 | 1120 | 694 | 1676 | 1118 | ? | ? | ? | ? |
1200 | 1219 | 1220 | 758 | 1829 | 1219 | ? | ? | ? | ? |
1300 | 1321 | - | 821 | 1981 | 1321 | ? | ? | ? | ? |
1400 | 1420 | - | 883 | 2134 | 1420 | ? | ? | ? | ? |
1500 | 1524 | - | 947 | 2286 | 1524 | ? | ? | ? | ? |
1600 | 1620 | - | 1010 | 2438 | 1620 | ? | ? | ? | ? |
1700 | 1727 | - | 1073 | 2591 | 1727 | ? | ? | ? | ? |
1800 | 1820 | - | 1137 | 2743 | 1827 | ? | ? | ? | ? |
2000 | 2020 | - | 1263 | 3048 | 2032 | ? | ? | ? | ? |
二、180度碳鋼彎頭制造工藝
180度碳鋼彎頭的制作工藝主要包括以下幾個步驟:
原材料選擇:首先選用碳鋼作為主要材料,這些材料通常具有良好的可塑性和焊接性。
切割和整形:將鋼板切割成所需的形狀和尺寸,這一步驟通常使用切割設備進行,以確保切割的精度。然后,通過沖壓或熱壓的方式將鋼板彎曲成180度的形狀。
焊接:將彎頭的各個部分焊接在一起,形成一個完整的管道連接件。焊接過程中需要嚴格控制焊接溫度、焊接速度和焊接質量,以確保彎頭的強度和密封性。
熱處理和檢驗:焊接完成后,對彎頭進行熱處理,以提高其硬度和強度。熱處理后,進行嚴格的質量檢驗,包括外觀檢查、尺寸測量和性能測試等,以確保彎頭的性能和質量符合標準要求。
此外,還有其他的制作方法,如:
熱推成形:采用專用彎頭推制機、芯模和加熱裝置,使套在模具上的坯料在推制機的推動下向前運動,在運動中被加熱、擴徑并彎曲成形。這種方法具有外形美觀、壁厚均勻和連續作業的特點,適于大批量生產。
沖壓成形:沖壓彎頭是早期應用于批量生產無縫彎頭的成形工藝,但在某些規格的彎頭中因生產數量少、壁厚過厚或過薄,仍采用沖壓成形。沖壓彎頭分冷沖壓和熱沖壓兩種,通常根據材料性質和設備能力選擇冷沖壓或熱沖壓。
冷擠壓成形:使用專用的彎頭成形機,將管坯放入外模中,上下模合模后,在推桿的推動下,管坯沿內模和外模預留的間隙運動而完成成形過程。這種方法制造的彎頭外形美觀、壁厚均勻、尺寸偏差小。
三、180度碳鋼彎頭標準
180度碳鋼彎頭的標準涉及多個方面,包括尺寸、材料、性能等。以下是一些常見的標準:
尺寸標準:彎頭的尺寸通常根據工程需要和管道規格來確定,常見的公稱直徑(DN)有DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150等。這些尺寸標準在國家標準(如GB/T12459-2005、GB/T13401-2005等)中有詳細規定。
材料標準:彎頭的材料應符合相應的材料標準,如碳鋼材料的化學成分、機械性能等應符合國家相關標準。常見的碳鋼材料有10#、20#、Q235A、20g、16Mn等。
性能標準:彎頭的性能標準包括強度、韌性、密封性等。這些性能應符合國家相關標準或工程要求,以確保彎頭在使用過程中的安全性和可靠性。
